تشير عملية الطلاء الخلفي إلى عملية ترسيب طبقة انتقالية واحدة أو أكثر من المعدن/السبائك على الجانب الخلفي غير المرشوش لهدف الرش من خلال الطلاء الفراغي والتقنيات الأخرى لتعزيز قوة الترابط بين الهدف واللوحة الداعمة. وهذا لا يؤدي إلى تحسين جودة الطلاء للهدف فحسب، بل يؤدي أيضًا إلى إطالة عمر الخدمة.
ما هو "الطلاء الخلفي"؟
عادة ما يتم تنظيم أهداف الرش على أنها "جسم مستهدف" (المكون الأساسي المستخدم لترسيب الرش، مثل أهداف سيراميك الألومينا أو النحاس أو الموليبدينوم) و"لوحة دعم" (ركيزة تستخدم لدعم الهدف وتوزيع الحرارة، وعادة ما تكون مصنوعة من سبائك النحاس أو الألومنيوم). يتم ربط الاثنين معًا من خلال اللحام أو الترابط.
يتضمن "الطلاء الخلفي" ترسيب طبقة من مادة معينة (عادةً معدن ذو موصلية كهربائية أو حرارية جيدة، مثل النحاس أو الألومنيوم أو الفضة) على الجانب الخلفي من هدف الرش (السطح غير -المقابل لسطح الرش) عن طريق الترسيب الفيزيائي للبخار (PVD) أو طرق أخرى. يؤدي هذا إلى إنشاء بنية مركبة من ثلاث-طبقات: "الجسم المستهدف - طبقة الطلاء الخلفي - لوحة الدعم." لا يشارك هذا الطلاء في عملية ترسيب الأغشية الرقيقة الفعلية، لكن له تأثير كبير على الأداء العام وعمر الخدمة للهدف.
الوظائف الأساسية للطلاء الخلفي
1. تعزيز نقل الحرارة وتحسين تبديد الحرارة
أثناء عملية الرش، يتم قصف السطح المستهدف بأيونات{0}عالية الطاقة، ويتم تحويل 70% تقريبًا من الطاقة إلى حرارة، مما يؤدي إلى ارتفاع درجة حرارة الهدف بشكل حاد. من خلال طلاء الجزء الخلفي من الهدف بمادة موصلة للحرارة للغاية، يمكن تحسين الاتصال الحراري بين الهدف ولوحة التبريد الخلفية بشكل كبير، مما يؤدي إلى تسريع نقل الحرارة من الهدف إلى نظام التبريد والتحكم بشكل فعال في درجة حرارة التشغيل.
2. تحسين الاتصال الكهربائي وضمان استقرار التفريغ
يعتمد رش المغنطرون على تكوين تفريغ ثابت للبلازما على السطح المستهدف. عادةً ما يتم تصنيع الطبقة الخلفية من مادة عالية التوصيل لتقليل مقاومة التلامس، وضمان التوزيع الموحد للتيار، وتعزيز استقرار التفريغ. وهذا مهم بشكل خاص في حالة التصفيح عالي القدرة-(مثل HIPIMS).
3. تحسين الترابط الميكانيكي ومنع تسرب الهدف
عادةً ما يتم تأمين الأهداف على ألواح دعم معدنية عن طريق اللحام بالنحاس أو الضغط الميكانيكي. يمكن أن تؤدي الفجوات المجهرية بين الهدف ولوحة الدعم، أو الرابطة الضعيفة، بسهولة إلى التصفيح أو الانفصال تحت التدوير الحراري والاهتزاز الميكانيكي. يعمل الطلاء الخلفي بمثابة "طبقة انتقالية"، مما يعمل على تحسين قابلية البلل والترابط بين الهدف واللوحة الخلفية.
4. منع التلوث والأكسدة
تتفاعل بعض المواد المستهدفة بسهولة مع الأكسجين أو بخار الماء الموجود في الهواء عند درجات حرارة عالية، مما يشكل طبقة أكسيد تؤثر على كفاءة الرش ونقاء الفيلم. يمكن أن يكون الطلاء الخلفي بمثابة حاجز مادي لعزل الجزء الخلفي من الهدف عن البيئة الخارجية ومنع الأكسدة والتلوث. إنه مهم بشكل خاص أثناء تخزين الهدف ونقله.
عمليات الطلاء الخلفي-النموذجية
1. رش المغنطرون: يتم استخدام هدف من النحاس أو الألومنيوم لترسيب طبقة موصلة على الجزء الخلفي من الهدف. تعتبر هذه الطريقة مناسبة لتطبيقات المناطق -الكبيرة التي تتطلب تجانسًا عاليًا.
2. الطلاء الكهربائي أو الطلاء غير الكهربائي: مناسب للركائز الموصلة للكهرباء وهي منخفضة التكلفة نسبيًا-، ولكنها تتطلب تحكمًا دقيقًا في إجهاد الطلاء.
3. الرش الحراري: هذه الطريقة، مثل رش البلازما، مناسبة للأشكال المعقدة أو ترسيب الطبقة السميكة، ولكنها يمكن أن تؤدي إلى زيادة خشونة السطح.

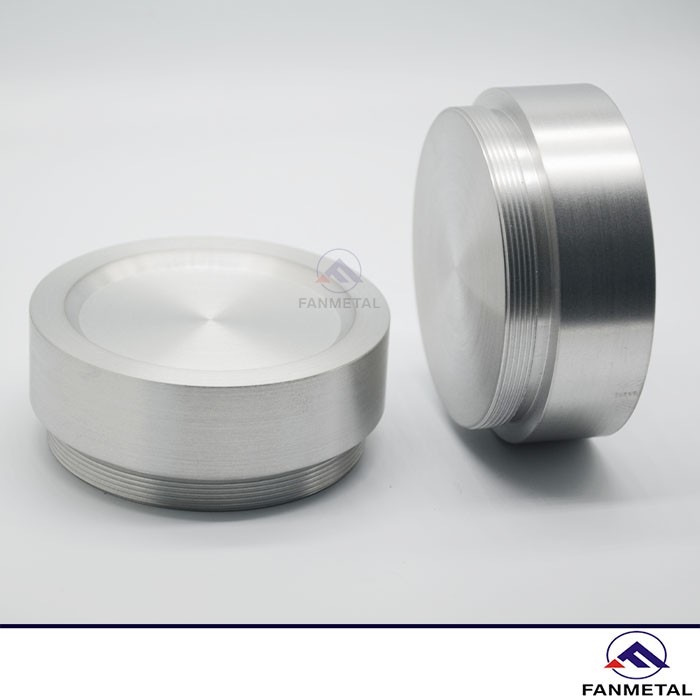

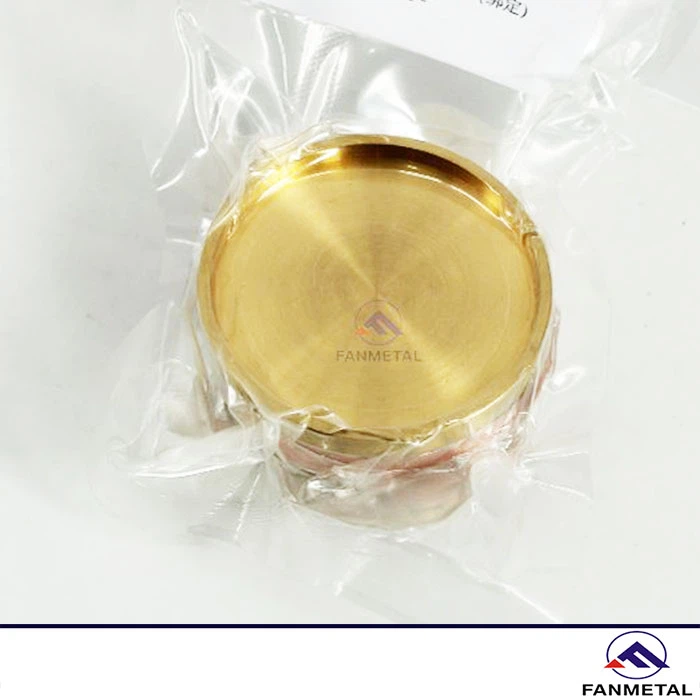

أهداف البيع الساخنة لشركة FANMETAL-
المفاهيم الخاطئة الشائعة
1. هل الطلاء السميك للظهر-هو الأفضل دائمًا؟
ليس بالضرورة. يمكن أن تؤدي الطبقات الخلفية السميكة بشكل مفرط- إلى حدوث إجهاد غير متطابق للتمدد الحراري، مما يؤدي إلى التشقق. عادةً، يتم التحكم في السُمك بين بضعة ميكرونات وعشرات الميكرونات، مما يتطلب التحسين بناءً على معامل التمدد الحراري للمادة.
2. هل تتطلب جميع الأهداف طلاء خلفي-؟
ليس بالضرورة. بالنسبة لتطبيقات الرش ذات الحجم -الصغيرة أو المنخفضة-أو ذات المدة القصيرة-، قد لا يكون الطلاء الخلفي- ضروريًا. ومع ذلك، في التطبيقات الصناعية التي تتطلب طاقة عالية ومساحات كبيرة وعمرًا طويلًا، أصبح الطلاء الخلفي- هو المعيار.
3. هل يؤثر الطلاء الخلفي-على استخدام الهدف؟
الطلاء الخلفي-لا يستهلك الطلاء نفسه مادة الرش. وبدلاً من ذلك، فإنه يعمل على تحسين الاستخدام الإجمالي من خلال زيادة الاستقرار والعمر الافتراضي.
خاتمة
على الرغم من أن الغلاف الخلفي-لأهداف الرش لا يشارك بشكل مباشر في ترسيب الأغشية الرقيقة، إلا أنه ضروري لضمان عمليات رش مستقرة وفعالة وطويلة العمر-. من خلال تحسين التوصيل الحراري، وتحسين الاتصال الكهربائي، وتعزيز قوة الترابط، ومنع التلوث، فإنه يعزز بشكل شامل عمر خدمة الهدف (تمديده بمقدار 2-3 مرات)، وجودة الطلاء (تقليل معدلات العيوب)، واستقرار العملية (تقليل مخاطر التوقف عن العمل). ستسمح التطورات التكنولوجية المستقبلية بالرش المغنطروني باستبدال عمليات التبخر التقليدية لترسيب الطلاء الخلفي، مما يتيح تفاوتات السُمك في حدود ±0.5 ميكرومتر وتحسين الأداء المستهدف بشكل أكبر. إذا كانت لديك أية أسئلة حول تفاصيل هذا المنتج أو وقت التسليم، فلا تتردد في الاتصال بنا على admin@fanmetalloy.com. ونحن نتطلع إلى رسالتك.
